Hook törvény 1

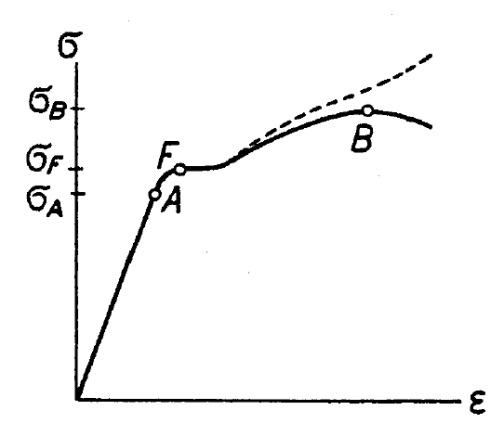

Húzott rúd deformációja és a rúdkeresztmetszetekre ható feszültség közti kapcsolat, azaz a
σ = σ(ε) függvényt grafikonja a következő:
σR - rugalmasság határ (gyakorlatilag egybeesik σA -val): az a feszültség, melyet meg nem haladó feszültségek esetén a rúd még visszanyeri eredeti méretét ( rugalmasan viselkedik)
F - e pontot elérve a feszültség növelése nélkül is, hirtelen nagy méretváltozást tapasztalunk;
σF - folyáshatár
B - a diagram legfelső pontja
σB - az anyag szilárdsága
σ = F/A névleges feszültségértékek mindenkori felmérésével nyerjük, ahol A a rúd eredeti keresztmetszetének területe. A deformálódás során csökken a keresztmetszet területe.
Ha az erő és a pillanatnyilag érvényes keresztmetszet - terület hányadosát képezzük, akkor a szaggatottan rajzolt tényleges grafikont kapnánk.
Folyt acélhoz hasonló anyagokat, amelyeknél elegendően nagy feszültségeknél maradandó deformációk és folyási határ észlelhető, szívós anyagoknak nevezik.
Azokat az anyagokat, amelyek csak rugalmas deformálódásra képesek, folyási határt nem mutatnak, rideg anyagoknak nevezik. (öntött vas, beton).
